池游泳池加热恒温方案
发布时间:2022-06-10

一、工程概述及设计简介


        本项目为山西太原某游泳池恒温方案,经甲方提供相关信息及室地观察,该游泳池为500m3的池子,水温要求28℃;


二、设计依据及参数


1、设计依据:


1.1  工程概述及要求;


1.2 《建筑给排水设计规范GB50015-2003》;


1.3 《简明建筑设备手册》;


1.4 《建筑工程常用数据系列手册》。


   2、设计参数:


2.1. 山西太原室外气象条件:


        冬季室外计算相对湿度:75%


        机组选型温度(当地最冷月气温):-15℃


        冷水温度:5℃


    2.2 热负荷计算参数:


       池水按恒温至28℃计算;


三、热负荷分析及计算


 游泳池恒温所需热量,应为下列热量的总和:


(一)、水面蒸发和传导损失的热量;

(二)、池壁和池底传导损失的热量;

(三)、管道的净化水设备损失的热量;

(四)、补充水加热需要的热量。


(1)、游泳池水表面蒸发损失的热量。按下式计算:


Qz=(1/β)ρ·y(0.0174 VW +0.0229)(Pb-Pq) A(B/B’)


      =(1/133.32)×1.0×582.39×(0.0174×0.5+0.0229)×(2644-1000)×500m2×(760/760)


      =113511.6kcal/h


式中 Qz——游泳池水表面蒸发损失的热量(kcal/h);


β——压力换算系数,取133.32Pa;


ρ——水的密度(kg/L);


у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热(kcal/kg);

VW ——澡池或水上游乐池水面上的风速(m/s),一般按下列规定采用:室内


游泳池或水上游乐池VW =0.2—0.5 m/s;露天VW =2—3 m/s;

Pb——与游泳池水温42℃对应的饱和空气的水蒸汽分压力(Pa);

Pq——在70%湿度下,与室外温度5℃对应的水蒸汽压力(Pa);

A——游泳池的水表面面积500(m2);


B——标准大气压力(Pa);

B’——当地的大气压力(Pa)。


(2)、游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量,应按游泳


池水表面蒸发损失热量的20%计算确定:


即:Qs=20%*Qz=113511.6kcal/h×20%=22702.3kcal/h

 (3)、澡池补充水加热所需的热量,应按下式计算:


Qb=qbу(tr- tb)/t=25m3×1000kg/m3×(28℃-5℃)/24=23958.3kcal/h


式中 Qb——澡池补充水加热所需的热量(kcal/h);

 qb——澡池每日的补充水量(L),qb=5%V=500m3×5%=25m3;

 у——水的密度(kg/L);

 tr——澡池水的温度(℃);

 tb——澡池补充水水温(℃);

 t——加热时间(h)。


 (4)、热负荷总归纳:


平时恒温:Qz+Qs+Qb=113511.6+22702.3+23958.3=160172.2kcal/h


 四、热水设备算选型


        对应我司产品的技术参数,型号为LSQ25RD超低温空气源热泵热水机组在环境温度-15℃时的输出功率为42132.4kcal/h,初次加热则装机数量为:160172.2cal/h÷42132.4kcal/h=3.8

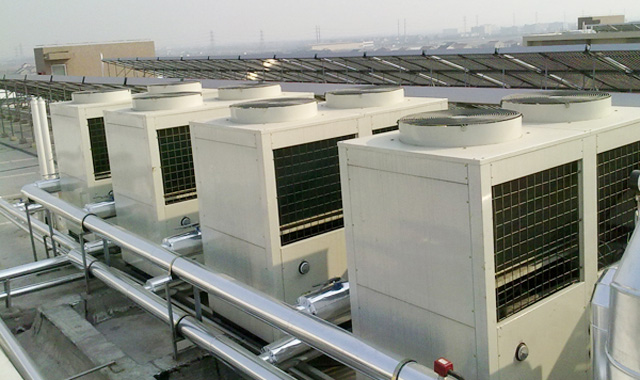

应选择4台LSQ25R超低温空气源热泵,能满足500m3 在冬天-15度时恒温的需求。
